不銹鋼87型雨水斗
- 商品名稱： 不銹鋼87型雨水斗
- 產品描述
-
虹吸雨水斗工作原理
大直徑空氣檔板形成足夠的進口面積，保證低進口流速下獲得大排量，限制斗前水深?？諝鈾n板下水流從邊緣向中心的加速，充分利用從邊緣到中心的壓力差，保證了水流在喉部能加速到預期值，實現大排量。尾管的作用，形成上升的喉部負壓，獲得上升段流量。擋板結構應有助于防堵塞。由于檔板的存在，出現影響滿管流的漩渦已經不存在。

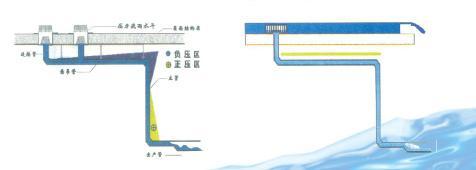

從圖中可見，系統內除立管下端外，各點壓力都處于負壓狀態。壓力最低點位于水平管和立管的交接處。
虹吸雨水斗經嚴密計算及實驗，氣水分離效果好，下沉式斗體系連接方式可靠，特別設計的雙層防護罩防堵、排水效果優良。已使用于火車站、體育館、會展中心、圖書館基礎等大型公共建筑及大型企業工廠、倉庫等300多項建筑屋面虹吸掃冰系統中。安全可靠，質量優良。
虹吸雨水斗特點
● 斗體采用全金屬工藝，使用壽命70年、經久耐用；
● 空氣擋飯、擋葉罩一體設計，設計先進的雙層進水槽，防毒效果佳；經防腐處理，使用可靠；
● 空氣擋板設有防旋渦肋，下沉式斗體內在置水檔葉罩，更有效防止產生旋渦，嚴密杜絕空氣進入；
● 底盤水流曲線合理，水阻小，排水效果更好；與不銹鋼等金屬天溝連接可靠；
● 屋面或天溝開孔要求小，安裝部影響建筑屋面結構，減少滲透防患，施工簡便。
產品參數表雨水斗型號（C） 底盤尺寸A（mm） 天溝開孔尺寸D（mm） 初步最高設計排量（l/s） 集天井/天溝最小尺寸C（mm） SS-63 320 230 12 450 SS-90 320 230 25 450 SS-110 320 230 45 450 雨水斗型號（C） 底盤尺寸A（mm） 天溝開孔尺寸D（mm） 初步最高設計排量（l/s） 集天井/天溝最小尺寸C（mm） SS-63 270 200 12 350 SS-90 270 200 25 350 SS-110 270 200 45 350 雨水斗型號（C） 底盤尺寸A（mm） 天溝開孔尺寸D（mm） 初步最高設計排量（l/s） 集天井/天溝最小尺寸C（mm） SS-63 295 200 12 400 SS-90 295 200 25 400 SS-110 295 200 45 400 雨水斗型號（C） 底盤尺寸A（mm） 天溝開孔尺寸D（mm） 初步最高設計排量（l/s） 集天井/天溝最小尺寸C（mm） SS-63 245 180 12 300 SS-90 245 180 25 300 SS-110 245 180 45 300
